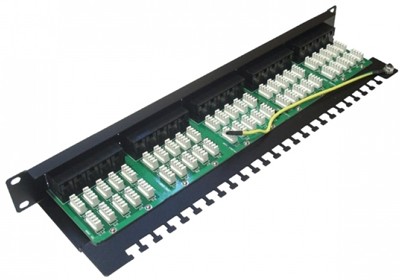

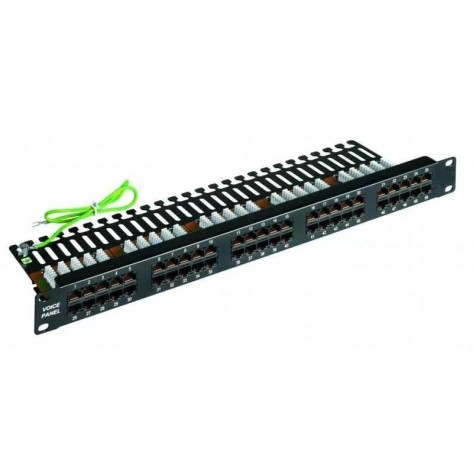

Voice Panel 50 Portas AD-10040 - 1U 19'' CAT3

Voice Panel 50 Portas - 1U 19'' CAT3
AD-10040

Características

• Composto por 5 módulos de conexão de 10 portas.
• Padrão de pinagem para voz com 2 pares por porta (pinos 3, 4, 5 e 6).
• Fornecido em aço com pintura epóxi, resistente a corrosão e riscos.
• Permite terminação de condutores sólidos de 22 AWG a 26 AWG.
• Possui identificação com número da posição na parte frontal e traseira.
• Permite o uso de ferramenta punch-down na conexão dos condutores nas terminações 110 IDC traseiras.
• Largura de 19 polegadas, conforme requisitos da Norma ANSI/TIA/EIA-310D.

Especificações

Técnicas

Código do produto

AD-10040

Cor

Preto

Tipo da Pintura

Epóxi

Ambiente de Instalação

Interno

Quantidade de posições

50 (módulos de 10 portas)

Diâmetro do condutor

22 a 26 AWG

Norma

568 para Categoria 3

Dimensões do produto

16,5 x 48,5 x 5 cm (P x A x L)

Tipo de Conector

110 IDC e RJ-45 / Compatível com RJ-11

Padrão de pinagem

Possui 2 pares por porta: pinos 3, 4, 5 e 6

Material de contato elétrico

RJ-45: Bronze fosforoso com 50 µin (1,27 µm) de ouro e 100 µin (2,54µm) de níquel
110 IDC: Bronze fosforoso com 100 µin (2,54 µm) de níquel e estanhado

Performance

Força de retenção Jack e plug

Mínimo 50 N (60s ± 5s)

Quantidade de Ciclos

≥ 750 RJ-45 e ≥ 200 RJ-11 ≥ 200 no bloco IDC

Resistência de Isolamento

500 MΩ

Resistência de Contato

20 mΩ

Resistência DC

300 mΩ

Prova de Tensão Elétrica
entre Condutores

1000 V (RMS, 60Hz, 1 min)

Ambiente

Temperatura de Armazenamento

- 40º C a + 70º C

Temperatura de Operação

- 10º C a + 60º C
