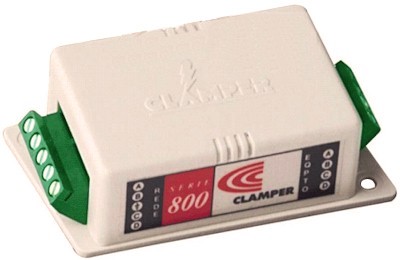

Protetor DPS Clamper 842.B.130 - Telefone

Protetor DPS Clamper 842.B.130 - Telefone

Descrição do produto

• Dispositivo de Proteção Contra Surtos (DPS), para equipamentos eletroeletrônicos conectados a linhas telefônicas discadas (LD).
• Conexão elétrica é realizada através de conectores a parafuso (bornes).
• Ideal para uso em Centrais telefônica, PABX e Telefones rurais.
• Indicados para aplicação de comunicação de dados a 4 fios.
• Adequado para a proteção de equipamentos instalados em locais de moderada exposição a surtos, provenientes de descargas atmosféricas ou de outros tipos de distúrbios elétricos transitórios.
• Possui configuração em cascata de 2 estágios, utilizando Centelhador a Gás e Diodo Supressores de Avalanche, coordenados através de impedância serie, proporcionando proteção eficaz e rápida (1 picosegundo teórico).
• Fácil de instalar devido à concepção mecânica que permite montá-lo sobre trilho padrão DIN 32 mm e 35 mm conforme a norma EM 500 35 e EM 500 22, podendo também ser fixado diretamente ao plano de montagem.

Aplicação

• Centrais telefônica
• PABX

Características técnicas

• Código do produto no fabricante: 1830 - 842.B.130/LOW CAP
• Tecnologia de proteção: de 2 estágios em cascata utilizando Centelhador a Gás e Diodo Supressores de Avalanche
• Acondicionamento: Caixa plástica injetada em ABS, não propagante à chama
• Conexão de entrada: conector a parafuso de 5 posições para cabos de seção nominal de até 2,5 mm²
• Conexão de saída: conector a parafuso de 4 posições para cabos de seção nominal de até 2,5 mm²
• Dimensões: 5,9/8,5/2,2 cm (Prof/Larg/Alt)

Rede elétrica

• Tensão máxima de serviço: 130 V
• Número de condutores protegidos: 4
• Tempo de resposta do componente: ≤ 1 os (picosegundos)
• Máxima corrente de surto @ (8x20)µs (Total): 10000 A
• Máxima corrente de surto @ (8x20)µs (por condutor): 5000 A
• Tensão de clamping @ 10X100 µs: 574 V @ 4 A
• Tensão de clamping @ 100V/s (1 mA): 172 V a 300 A
• Resistência série (por condutor): ≤ 10 Ohms

Garantia

• 1 Ano CAMPLER
