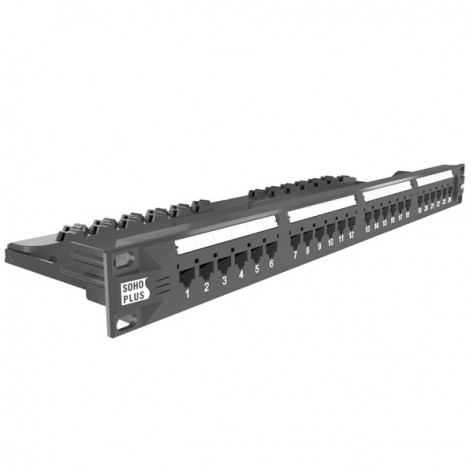

Patch Panel Soho Plus 35050439 - CAT.6 - 24 Portas - T568A/B - 1U

Patch Panel Soho Plus - CAT.6 - 24 Portas - T568A/B - 1U
35050439

Aplicação

• Utilizado em Sistemas de Cabeamento Estruturado para tráfego de voz, dados e imagens, segundo requisitos da norma para Categoria 6, ANSI/TIA/EIA-568C-2.1 (Balanced Twisted Pair Cabling Components), para cabeamento horizontal ou secundário, uso interno, em salas de telecomunicações.

Características

• Atende os limites estabelecidos nas normas para CAT.6;
• Identificação do número das portas (1 até24);
• Suporte a IEEE 802.3, 1000 BASE T, 1000 BASE TX, EIA/TIA-854, ANSI-EIA/TIA-862, ATM, Vídeo, Sistemas de Automação Predial, e todos os protocolos LAN anteriores;
• Guia traseira que permite a fixação dos cabos, permitindo maior organização, segurança, flexibilidade e rapidez de montagem;
• Painel frontal em material plástico de alto impacto e chapa de aço com porta etiquetas para
• identificação;
• Pintura especial anti-corrosão;
• Folheto de montagem em português impresso na embalagem;
• Fornecido com etiquetas para identificação dos pontos e abraçadeiras para organização dos cabos;
• Conectores RJ-45 montados sobre circuitos impressos totalmente protegidos;
• Compatibilidade com conector RJ11.

Especificações

Altura (mm)

24 portas: 44,5 mm (1U de rack)

Largura (mm)

482,6mm (19")

Profundidade (mm)

149 mm (com guia)

Cor

Preto

Tipo de Pintura

Eletrostática epóxi a pó micro-texturizada

Espessura de chapa (mm)

1,5mm

Tipo de Conector Frontal

RJ45 fêmea fixado a circuito impresso

Quantidade de Posições

24 (módulos de 6 portas)

Material do Contato Elétrico

RJ-45: Bronze fosforoso com 50 µin (1,27 µm) de ouro e 100 µin (2,54µm) de níquel 110
IDC: Bronze fosforoso com 100 µin (2,54 µm) de níquel e estanhado

Material do Corpo do Produto

Estrutura: Aço;
Painel frontal: Termoplástico de alto impacto não propagante a chama, UL 94V-2.

Diâmetro do condutor (mm)

26 a 22 AWG

Tipo de Cabo

U/UTP Cat.6

Padrão de Montagem

T568A e T568B

Temperatura de Operação (ºC)

-10ºC a +60ºC

Temperatura de
Armazenamento (°C)

-40ºC a +70ºC

Força de Retenção (N)

Mínimo de 13,6 kgf (30lbf ou 133N)

Força de contato (N)

0,98N (100g)

Quantidade de Ciclos de Inserção

≥750 RJ45
≥200 RJ11
≥200 no bloco IDC

Resistência de Isolamento (MΩ)

500 MΩ min. a 100 VDC

Resistência de Contato (mΩ)

20mΩ Max.

Resistência DC (Ω)

0,1Ω

Prova de Tensão Elétrica
entre Condutores

1000V (RMS, 60Hz, 1 min)

Acessórios Inclusos

24 Abraçadeiras plásticas;
4 Porcas e 4 parafusos;
1 Guia traseira de cabos.

RoHS

Este produto está em conformidade com a Diretiva Europeia RoHS: uma medida restritiva ao uso de metais pesados na fabricação dos produtos e relacionada à preservação do meio-ambiente.

Certificações

ISO9001/ISO14001
